Máy cắt laser hai bàn chuyển đổi dòng GX 3000 – 30000W

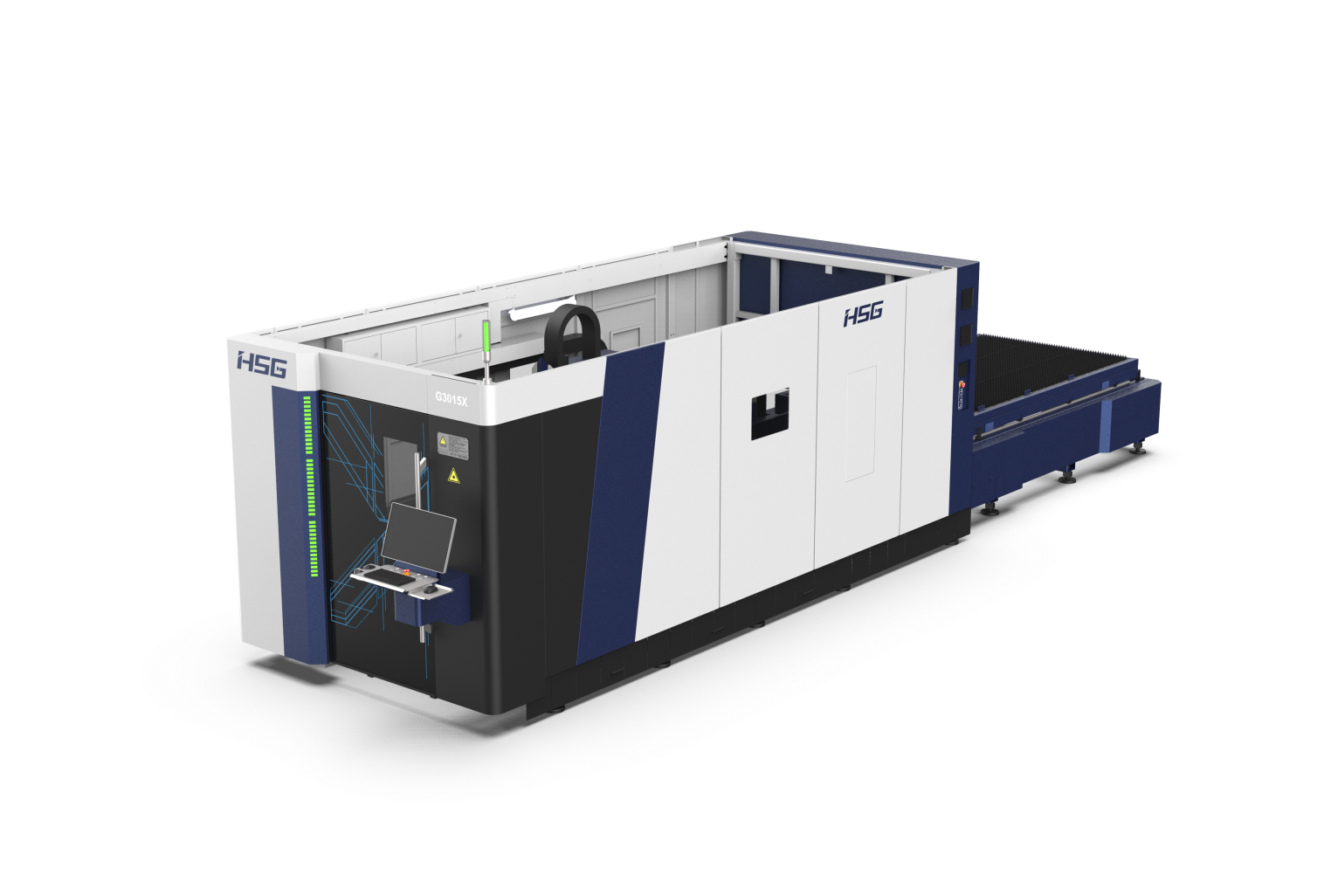

Máy cắt laser G3015X

Mô hình được R&D nâng cấp, dòng máy có kĩ thuật thành thảo

• Thiết kế mới ấn tượng, cải thiện rõ rệt về hiệu suất.
• Thừa hưởng quá trình nghiên cứu và phát triển trưởng thành của các sản phẩm thiết bị cắt laser kim loại tấm HSG và tích hợp công nghệ cao tiên tiến. G3015X sử dụng một loạt công nghệ có độ chính xác cao để đảm bảo chất lượng cao cho nhu cầu xử lý đa dạng của người dùng.
• Công nghệ laser fiber cho phép tiết kiệm tối đa chi phí bảo trì và khai thác.
• Thiết kế kín khung bao quanh với kính bảo vệ laser được thêm vào để bảo vệ chống bụi, chắn bức xạ laser, làm cho máy an toàn hơn và đáng tin cậy hơn.
• Hai bàn làm việc di chuyển độc lập và không can thiệp lẫn nhau, giúp làm sạch xỉ dễ dàng hơn nâng cao hiệu suất làm việc.

Vận chuyển bởi container tiêu chuẩn 40HQ

Model độc đáo của chiếc máy nhỏ giúp giảm đáng kể chi phí vận chuyển và giải quyết vấn đề lớn về vận chuyển. Toàn bộ máy có thể được đóng trong container 40HQ, giúp tiết kiệm chi phí vận chuyển và địa điểm xưởng cho người sử dụng.

Đặc điểm thiết bị:

Thân máy:

• Khung máy được hàn bằng thép carbon chất lượng cao, chống biến dạng, bền hơn, độ cứng tốt cấu trúc ổn định.
  Để quá trình máy hoạt động ổn định, chính xác và bền bỉ thì Thân chính được cấu thành từ thép tấm chất lượng cao với độ bền kéo lên đến 500Mpa – được dùng cho khung gầm của Mercedes Benz.

• Quy trình sản xuất chuyên nghiệp
  Mỗi thân máy sẽ trải qua ít nhất 6 bước bao gồm quá trình hàn, ủ ứng suất, gia công thô, v.v. để giải phóng ứng suất hàn. Được trải qua quá trình xử lý nhiệt 600 ° C và được làm nguội bên trong lò trong 24 giờ. Sau khi hoàn thành, nó được xử lý bằng máy phay CNC Plano điều đặc biệt nhất là mọi mối hàn được thực hiện độc quyền trong môi trường bảo vệ carbon dioxide. Nhờ quy trình này, có thể đảm bảo thời gian hoạt động lâu dài của máy mà không có bất kỳ biến dạng cơ học nào, tránh khung máy bị biến dạng vì thường xuyên bị chịu nhiệt độ cao. Điều này đảm bảo nó có độ bền cao và tuổi thọ ít nhất 20 năm.
• Bộ phận hút khói được chia thành các khoang độc lập để tối ưu hóa khả năng hút khói thông qua chức năng tự động điều chỉnh khu vực hút theo quá trình di chuyển của đầu cắt.
• Thiết kế giường bán trung không, Chân lập sau vững chắc hơn, điểm chịu lực được gia cố và tăng cường, khả năng chịu lực tốt hơn; Đảm bảo chắc chắn cho người sử dụng lâu dài và cắt các tấm dày ổn định.
• Bàn làm việc di chuyển trao đổi đôi, định vị chân côn chắc chắn tránh rung lắc trong quá trình cấp phôi. Các bệ đôi được truyền động bằng dây xích rộng 16A và được định vị bằng các chốt côn. Toàn bộ quá trình trao đổi được hiển thị trên màn hình cảm ứng PLC.


Thanh dầm ngang – Chùm nhôm hàng không thế hệ mới nhất

Chọn hợp kim nhôm hàng không series 6, là vật liệu sản xuất các thiết bị bay hàng không, trọng lượng nhẹ, hiệu suất động của dầm tốt, ít tiêu thụ điện hơn trong quá trình chạy, giúp đạt hiệu quả cao và gia tốc nhanh hơn.

Động cơ và truyền động

• Thanh răng YYC, KH, J&T – Nhà sản xuất chuyên nghiệp các giá đỡ chính xác của Đài Loan với công nghệ tiên tiến, chất lượng tương thích với các tiêu chuẩn DIN, AGMA, JIS và GB, phù hợp với các ứng dụng yêu cầu cao … với độ chính xác cao, ít mài mòn, dễ lắp đặt và thay thế, có thể duy trì sử dụng trong thời gian dài.
• Động cơ AC Servo Panasonic – của Nhật Bản / Inovance/Leadshine – Áp dụng công nghệ động cơ của Đức hoạt động mạnh mẽ, ổn định , độ chính xác định vị cao và bền bỉ trong thời gian dài.
• Bộ giảm tốc, giá đỡ/bánh răng của WITTENSTEIN Alpha – nhập khẩu từ Đức có cấu hình cao nhất trong ngành hay Motoreducer –  thương hiệu nổi tiếng của Pháp đảm bảo cho qua trình vận hành máy ổn định, duy trì độ chính xác cắt tốc độ cao của thiết bị vẫn không thay đổi theo thời gian.

Đầu cắt laser dựa trên hệ thông Bus

Độ chính xác lấy nét tự động ± 0,01mm. Với động cơ vòng gần được lắp đặt bên trong đầu laser, tốc độ lấy nét nhanh hơn nhiều so với mức thị trường để đạt được tốc độ xuyên cao hơn trên các vật liệu có độ dày cao.

* Hạ nhiệt nhanh chóng và chủ động tránh chướng ngại vật

* Thiết kế hoàn toàn kín để bảo vệ các bộ phận quang học bên trong khỏi ô nhiễm bụi

* Xuyên thấu nhanh nhờ chế độ lấy nét điều khiển bằng động cơ

* Hiển thị dữ liệu máy và các thiết bị được kết nối qua bluetooth

* Thiết kế dựa trên mô-đun và ống kính bảo vệ kiểu ngăn kéo để thay thế dễ dàng

Van điều khiển điều chỉnh áp suất tuyến tính

Van điều khiển điều chỉnh áp suất khí được nhập khẩu, đầu vào kỹ thuật số, điều chỉnh tự động, đồng thời nâng cao hiệu quả, kiểm soát lưu lượng và áp suất khí chính xác hơn, chống hiện tượng nổ ổng khí khi tăng áp suất quá đột ngột, giúp tiết kiệm khí và an toàn đầu cắt laser giúp bạn tiết kiệm khí và tiết kiệm chi phí.

Máy ổn định nhiệt độ nước làm mát (Chiller) – Hãng nổi tiếng Hanli

Bộ làm mát vận hành tự động và có thể kết nối với nguồn laser. Thiết bị có chức năng bảo vệ khi quá nhiệt, mất pha, vượt áp, thiếu nước, điện áp thấp, quá tải… Nhờ việc sử dụng các linh kiện ngoại nhập mà bộ làm mát có ưu điểm với tính ổn định cao, thuận tiện khi bảo dưỡng và phù hợp với các các yêu cầu làm mát của nguồn laser cũng như các bộ phận quang học.

Hệ thống điều khiển trực quan thông minh

Thông minh – Hiệu quả – Ổn định

Điều khiển BUS thông qua giao thức EtherCAT, tốc độ điều khiển nhanh với hệ thống quang và truyền dẫn cắt laser sợi quang HSG.

* Mô hình tương tác giữa người và máy mới, hiển thị bản vẽ trong quá trình cắt, hiển thị các thanh công cụ để thao tác đơn giản và thuận tiện hơn.

* Chế độ xử lý hàng loạt / linh hoạt

* Dễ dàng điều chỉnh trực quan cho công suất laser, loại khí và áp suất; tìm kiếm cạnh thông minh, tự động định vị

* Chức năng cắt quét, xuyên 5 giai đoạn và cắt tốc độ cực cao với kết nối vi mô

* Giám sát thời gian thực của các thành phần cốt lõi, điều khiển chính xác năng lượng laser

* Nhắc nhở tích cực về bảo trì máy, báo cáo quy trình

* Tích hợp phần mềm xếp phôi tự động HSG Nest – Sắp xếp bản vẽ tự động và thông minh, hiển thị bản vẽ trong quá trình cắt, tiết kiệm sức lao động

* Công nghệ cắt đặc biệt cho các tấm dày

* Chủ động tránh chướng ngại vật

Tủ điều hòa

Đặt nguồn laser vào trong tủ điều hòa giúp chống bụi và đảm bảo môi trường nhiệt độ, độ ẩm phù hợp cho nguồn laser làm việc ổn định lâu bền. Nhiều nhà cung cấp khác chỉ đặt nguồn laser bên ngoài mà không có bất cứ sự bảo vệ nào, do họ cứ nghĩ nguồn laser fiber có tuổi thọ khoảng 100.000 giờ nên không cần phải bận tâm. Đây là một quan niệm sai lầm và cũng là lý do nhiều trường hợp nguồn laser fiber mới hoạt động một vài năm đã hỏng rồi. Nên nhớ nhiệt độ và độ ẩm ở Châu Âu nơi sản xuất ra nguồn laser hoàn toàn khác với khí hậu nóng ẩm ở Việt Nam. HSG chưa bao giờ bỏ qua điều này.

Trang bị ổn áp cho riêng nguồn laser

• Bất cứ nguồn laser nào hoạt động cũng đòi hỏi phải có điện áp ổn định , với giải điện áp ở việt nam 380v +- 20V thì việc ổn định điện áp cực kỳ quan trọng.
• Một số nhà sản xuất không trang bị mà thường yêu cầu khách hàng tự trang bị.
• Máy ổn áp không đơn giản là duy trì điện áp ở mức ổn đinh và giữ điện áp đầu ra sao cho phù hợp với nhu cầu sử dụng và đáp ứng đúng điện áp sử dụng của các thiết bị điện, mà còn triệt tiêu các xung điện, giúp nguồn laser hoạt động ổn định, tăng tuổi thọ.

Hệ thống phụ trợ

• Máy tính công nghiệp
• Quạt hút bụi
• Khay chứa phế hiệu
• Màn hình hiển thị
• ……..

Thiết bị bôi trơn tự động:

Thiết bị cung cấp dầu bôi trơn tự động thường xuyên và định lượng cung cấp dầu bôi trơn cho cơ chế truyền chính của thiết bị, kéo dài tuổi thọ của cơ chế truyền, đảm bảo độ chính xác vận hành và đảm bảo hoạt động của thiết bị ở tốc độ cao trong thời gian dài.
